网线控制系列

选型建议:

和山开发的第二款远程控制型电梯空调,从轿顶到机房采用随行电缆中的双绞线,从机房到中央控制室采用网络线(一般与电梯监控线共用),客户在大楼中央控制室用电脑来观察/控制空调的运行状态。

01

产品介绍

随着智能化楼宇的大量建造,建筑设备管理系统中,制冷系统、空调系统、给排水系统、电力系统、照明控制系统和电梯管理系统等,大量采用了自成体系的专业监控系统。较大型的电梯生产厂家,基本上都有自家的电梯远程监控系统。电梯空调作为电梯的一个重要组成部分,目前较为先进的控制方式是,根据用户的要求,设定每天的定时开机时间和定时关机时间,以周为单位自动循环工作。

根据GB/T 50314-2006《智能建筑设计标准》的要求,建筑设备管理系统应具有对建筑机电设备测量、监视和控制功能,确保各类设备系统运行稳定、安全和可靠,并达到节能和环保的管理要求。和山科技一直把研发视为向客户提供高性能产品的根本,紧扣市场脉搏,全球首家推出一款物联网电梯专用空调系统。在和山第一代远程控制型电梯空调的基础上,增加了RS485转以太网转换器,利用电梯机房局域网来实现机房到中控室的信号传输,解决了已建大楼二次布线困难的问题,降低了新建大楼的布线成本,给大家带来了极大的便捷性。该系列电梯空调充分利用互联网优势,持续满足人们对信息化、智能化楼宇的需求。

“和山”远程控制型电梯空调系统,由远程控制型电梯空调、从轿顶到电梯机房的电源线和双绞信号传输线、电梯机房内RS485转以太网转换器和原有的局域网、安装有电梯空调监控和管理软件的计算机等部分组成。通过大楼中控室电脑显示屏,对电梯空调的运行状况进行实时监控、测量和操作,并支持通过因特网对电梯空调进行远程测量和诊断。

该项技术使电梯空调开关、温度调整等操作变的简单方便:能迅速发现产品故障,使设备始终处于良好运行状态;可减少例行检查次数,减少停梯时间,减少维修支出。目前我司已经发货安装的几十个远程控制型电梯空调项目,分别位于北京、上海、沈阳、西安等地,我们认为这将会是未来发展比较快的一个方向。

02

主要特点

实时监控

通过中控室电脑显示屏,实时监测电梯轿厢内的温度,空调器的回风和出风温度,空调器的运行电压和电流等,随时掌控电梯空调的运行状态;

远程操作

实现在中控室对电梯空调的温度、运行模式、开关机时间、风速等进行控制;

故障诊断

通过对所选电梯空调的水位、工作电压、电流等数据的监测和分析,高效处理故障;

远程技术支持

可以与生产工厂通过因特网连线,进行远程协助,在线处理全球各地的电梯空调问题。

03

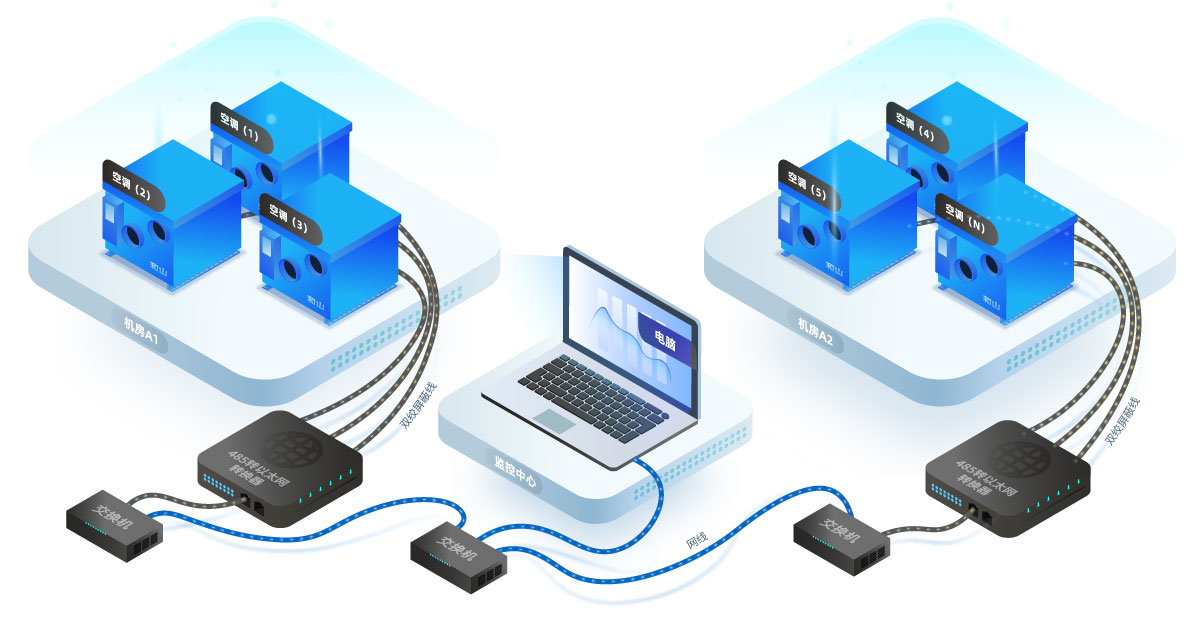

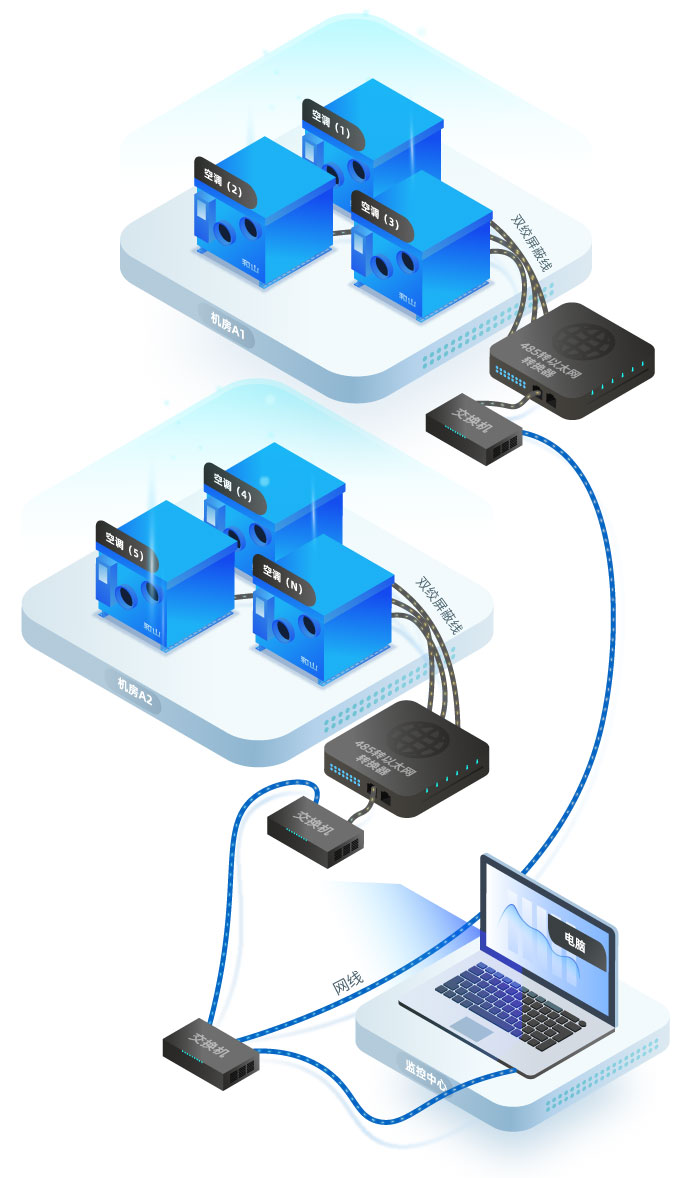

连接示意图

04

系统组成部分介绍

“和山”远程控制型电梯空调系统,主要由远程控制型电梯空调、传输信号线、RS485转以太网转换器、定制软件、监控计算机等五个部分组成。
远程控制型电梯空调
原先型号代码中的Y变成YC,制冷量、制热量等数据均参考原先型号;带RS485接口,通过RS485转以太网转换器,转换器经网线与电梯机房原有布置的局域网(交换机)连接,监控数据能够被监控中心计算机读取。
传输信号线
从轿顶到电梯机房的信号传输,采用一组双绞屏蔽线(或电梯随缆中的双绞线),线径要求0.5mm2或以上;从电梯机房到大楼中控室的信号传输,采用电梯机房原有布置的局域网进行传输。
RS485转以太网转换器
在电梯机房中,安装RS485转以太网转换器,通过网线与机房原有布置的局域网(交换机)连接,通过局域网将信号传输至监控计算机。
定制软件
软件界面包括菜单栏、工具栏、监控窗口、状态栏。可以设置终端数量(最多不超过120台)、修改电梯空调名称、调整图标大小、设置定时、电梯空调运行查询、电梯空调诊断等。
监控计算机
系统为Windows XP或Windows7(8、10),CPU速度不小于1GHZ,内存不小于1G,硬盘不小于80G,显示器不小于15英寸,连接到局域网。
05

软件安装与技术支持

安装控制软件
双击ACManagetoolsetup.exe文件,根据安装提示完成安装
软件安装完成
能看到《和山电梯空调管理系统使用手册》,软件的使用方法在里面均有详细的介绍。
首次运行时
需要进行注册,双击ACManagetool文件,会弹出注册窗口,输入用户名,并连同用户名和注册信息一起报给和山科技,由和山科技工作人员为您提供注册码,将该注册码输入后,点“注册”按钮,系统检查该注册码合法性。
注册完成后
需要首先设置通讯端口和终端数量,管理软件才能正常运行。(注意:一个注册码仅能用于一次安装,若该台计算机操作系统重装后,需重新申请注册码。)
软件界面示意图(软件版本号HSRMS1.2)
